製作事例
KENGU
自動車用検査治具の製作事例
Sample of inspection Jigs当社は自動車ブレス部品用検査治具の分野において数多くの製作実績を重ねて参りました。
お客様の用途や納期にあわせて最適な材質やタイプの検査治具をご提案いたします。
高耐久スチール検査治具
High Durability Steel測定頻度の多い部品、10年以上の長期にわたって使用する部品、
部品精度を矯正しながら品質確認をする部品などに適した構造です。
部品検査をされるお客様を想定し、アクション数の少ない治具を製造致します。

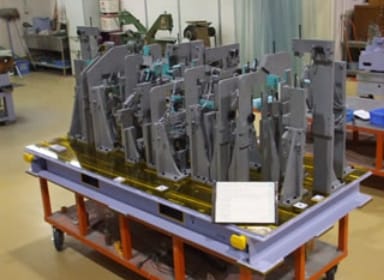

ステアリングメンバー ASSY
- 縦〜2000mm
- 横〜1200mm
- 高さ〜1000mm
![ステアリングメンバー ASSY](/assets/img/kengu/steel-img01.jpg)

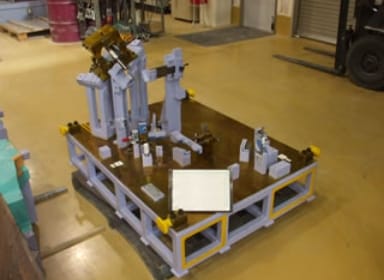

フィラーチューブ ASSY
- 縦〜1200mm
- 横〜1000mm
- 高さ〜700mm
![フィラーチューブ ASSY](/assets/img/kengu/steel-img02.jpg)

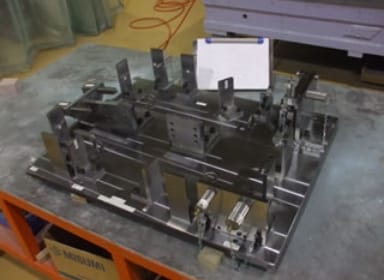

シートバックフレーム SUB ASSY
- 縦〜1000mm
- 横〜600mm
- 高さ〜300mm
![シートバックフレーム SUB ASSY](/assets/img/kengu/steel-img03.jpg)

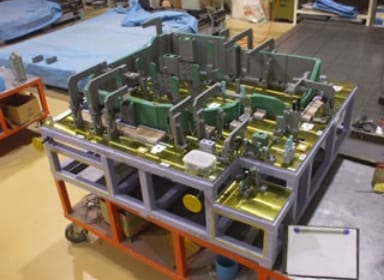

エンジンカバー ASSY
- 縦〜1400mm
- 横〜1400mm
- 高さ〜700mm
![エンジンカバー ASSY](/assets/img/kengu/steel-img04.jpg)
スチール・樹脂複合検査治具
Steel Resin Composite樹脂素材、金属素材を用いて短期で製作することが可能な検具形態です。
設計変更や仕様変更、改造等においても加工がしやすく、短日程での改修を実現いたします。
弊社では乗用車のルーフ、ピラー、フード、バックパネルなどの大型部品の検査治具製作を得意としております。

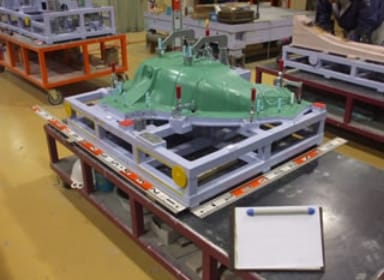

ホイールハウスインナー ASSY
- 縦〜1200mm
- 横〜1000mm
- 高さ〜600mm
![ホイールハウスインナー ASSY](/assets/img/kengu/steel-resin01.jpg)

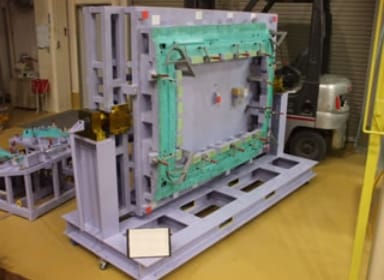

サンルーフ ASSY 省スペース回転縦置き式
- 縦〜2500mm
- 横〜1800mm
- 高さ〜2000mm(縦置き時)
![サンルーフ ASSY 省スペース回転縦置き式](/assets/img/kengu/steel-resin02.jpg)

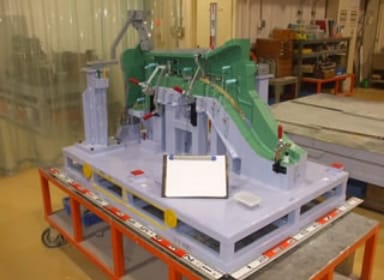

フロントサイドメンバー ASSY
- 縦〜2200mm
- 横〜1600mm
- 高さ〜1200mm
![フロントサイドメンバー ASSY](/assets/img/kengu/steel-resin03.jpg)

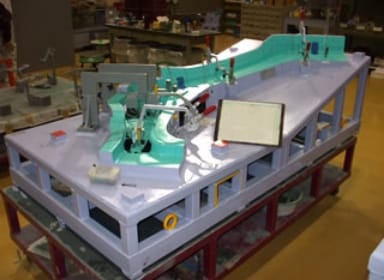

フロントピラーアウター ASSY
- 縦〜1800mm
- 横〜1000mm
- 高さ〜600mm
![フロントピラーアウター ASSY](/assets/img/kengu/steel-resin04.jpg)
樹脂・木材複合検査治具
Resin Wood Composite試作のみでコストをかけられない、短期のみの暫定的な使用、精度は並級以下など、長期保存には難があるものの
短期間のみの使用に適した形態です。木材や樹脂を使用し、軽量で安価な検査治具をご提供可能です。

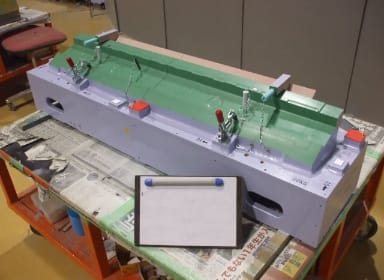

レール ルーフ フロント ASSY
- 縦〜800mm
- 横〜300mm
- 高さ〜300mm
![レール ルーフ フロント ASSY](/assets/img/kengu/wood-img01.jpg)

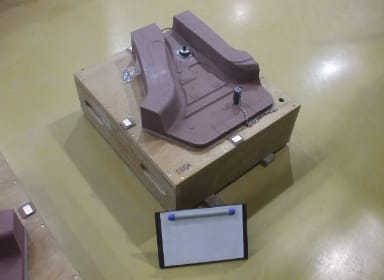

フロント ドア ロワー
- 縦〜500mm
- 横〜350mm
- 高さ〜250mm
![フロント ドア ロワー](/assets/img/kengu/wood-img02.jpg)

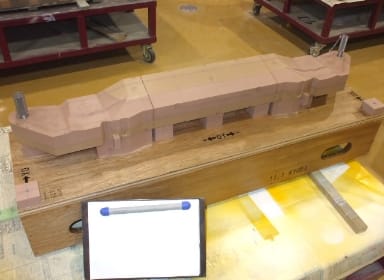

サポート ラジコア アッパー
- 縦〜1200mm
- 横〜400mm
- 高さ〜450mm
![サポート ラジコア アッパー](/assets/img/kengu/wood-img03.jpg)

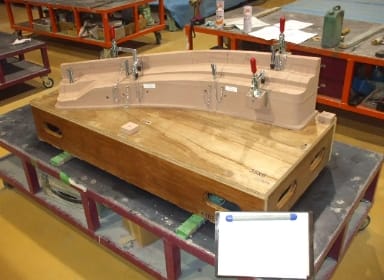

フロントピラー インナー アッパー
- 縦〜1200mm
- 横〜500mm
- 高さ〜600mm
![フロントピラー インナー アッパー](/assets/img/kengu/wood-img04.jpg)
